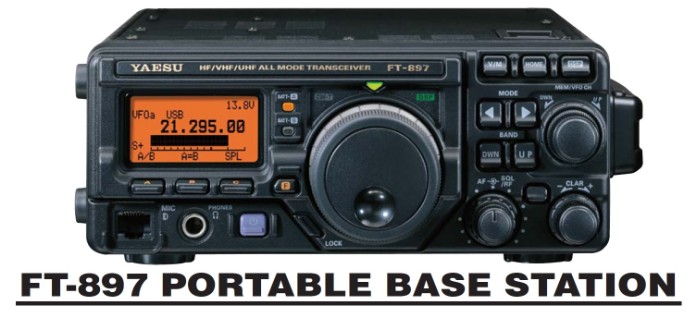

L’apparato FT-897è un compatto ricetrasmettitore portatile multibanda e multimodo le bande amatoriali HF / VHF / UHF . Copre queste bande: 160-10 metri 6, 2 metri e 70 cm. l’FT-897 può operare in SSB, CW, AM, FM e nei modi digitali, in pratica il massimo che ci può attendere da un portatile.

Può essere alimentato esternamente da un sorgente in CC a 13.8 V (1), o da un pacco batterie opzionali FNB-78 Ni- MH entrocontenuto (2), o dalla rete con l’alimentatore opzionale esterno FP-30 (3), con alimentazione in CC esterna o con l’alimentatore da rete eroga 100 W. Quando si usa il pacco batterie opzionale la potenza si riduce automaticamente a 20 W (10 W sui 430 MHz)

Lo schermo multifunzionale a cristalli liquidi LCD, è dotata di retroilluminazione, disattivabile per prolungare la durata della carica della batteria. Sullo schermo è indicato con grafico a barre la potenza d’uscita, la tensione ALC, il rapporto d’onde stazionarie SWR ed il livello di modulazione. Inoltre un serie d’icone segnala la funzionalità dei comandi (A, B e C).

Le evolute funzioni del FT-897 solitamente sono incorporate nei ricetrasmettitori fissi per base. Comprendono doppio VFO, operatività su due frequenze, processore del segnale digitale DSP (filtro passabanda, riduzione rumore, Notch ed equalizzatore microfonico) spostamento MF, chiarificatore (RIT), cancellazione del rumore in MF (Noise Blanker), regolazione tempo recupero AGC, comando guadagno RF e squelch, ottimizzazione del punto d’intercetta (IPO), attenuatore in ingresso, ricezione banda aeronautica AM, ricezione radiodiffusione AM e FM, banda meteo U.S., VOX, tasto CW elettronico entrocontenute, regolazione tonalità CW, spaziatura automatica per ripetitori ARS, codificatore / decodificatore subtoni CTCSS, transponder automatico ARTS™, riempimento automatico intelligente memoria, analizzatore di spettro, 200 locazioni memoria oltre a canale HOME e limiti banda memorizzabili, etichettatura alfanumerica registrazioni in memoria, spegnimento automatico APO, temporizzatore trasmissione TOT, interfaccia con PC ed infine possibilità di clonare le impostazione tra due apparecchi.

SPECIFICHE

Generali
Gamma di frequenza:                      Ricezione:      0.1-56 MHz, 76-108 MHz, 118-164 MHz, 420-470 MHz
Trasmissione: 160 - 6 metri, 2 metri, 70 centimetri (entro le bande amatoriali)
Modi d'emissione:                 A1 (CW), A3 (AM), A3J (LSB/USB) F1 (9600bps Packet), F2 (1200 bps Packet), F3 (FM)
Passo di frequenza (min.):             10 Hz (CW/SSB), 100 Hz (AM/FM/WFM)
Impedenza d'antenna:                     50 Q sbilanciati, connettore frontale BNC, posteriore M
Temperatura operativa:                 –10 °C to +60 °C
Stabilità in frequenza:                     ±4 ppm dopo 1' fino ad 1 ora dall'accensione @ 25°C 1 ppm/ora
±0.5 ppm/ora @ 25°C (con TCXO-9 opzionale)
Alimentazione:                     CC 13.8V ±15%, negativo a massa di funzionamento: 8.0 - 16.0 V, negativo a massa FNB-78 (pacco batterie Ni-MH): 13.2 V (opzionale)
Assorbimento:                                  ricezione silenziato: 600 mA (circa)
ricezione: 1 A
trasmissione: 22 A
Dimensioni:                                     200 (L) x 80 (A) x 262 (P) mm
Peso:                                   circa 3.9 kg (escluso batterie, antenna, microfono)

Trasmettitore
Potenza d'uscita (@ 13.8 V):                                                 SSB/CW/FM       portante AM
160 - 6 metri:                  100 W                   25 W
2 metri:                   50 W               12.5 W
70 centimetri:          20 W                5 W
Modi modulazione:               SSB con modulatore bilanciato, AM sui prestadi (basso livello), FM a reattanza variabile
Massima deviazione FM:                ±5 kHz (±2.5 kHz in FM-N)
Emissione spurie:                            –50 dB (1.8 - 29.7 MHz)
–60 dB (50/144/430 MHz)
Soppressione delle portante:          >40 dB
Soppressione banda laterale indesiderata:          >50 dB
Risposta in frequenza in SSB:      400 Hz ~ 2600 Hz (–6 dB)
Microphone Impedance:                 200 ~ 10kQ (nominale 600 Ohms)

Ricevitore
Tipo circuito:                                    supereterodina a doppia conversione
Frequenze intermedie:                   1a MF: 68.33 MHz (SSB/CW/AM/FM); 10.7 MHz (WFM)
2a MF: 455 kHz
Sensibilità:                                                         SSB/CW       AM         FM
100 kHz-1.8 MHz       –                     32 µV
1.8 MHz-28 MHz       0.2 µV            2 µV
28 MHz-30 MHz        0.2 µV            2 µV        0.5 µV
50 MHz-54 MHz        0.125 µV        1 µV        0.2 µV
144/430 MHz              0.125 µV        –              0.2 µV
                                                            (SSB/CW/AM = 10 dB S/N, FM = 12 dB SINAD)
Sensibilità squelch:                                                            SSB/CW/AM       FM
                                                            100 kHz-1.8 MHz      –
                                                            1.8 MHz-28 MHz      2.5 µV
                                                            28 MHz-30 MHz       2.5 µV                    0.32 µV
                                                            50 MHz-54 MHz       1 µV                       0.16 µV
                                                            144/430 MHz             0.5 µV                    0.16 µV
Reiezione immagine:                       HF/50 MHz: 70 dB, 144/430 MHz: 60 dB
Reiezione MF:                                   60 dB
Selettività (–6/–60 dB):                  SSB/CW: 2.2 kHz/4.5 kHz
                                             AM: 6 kHz/20 kHz
                                             FM: 15 kHz/30 kHz
                                             FM-N: 9 kHz/25 kHz
                                             SSB (con filtro opzionale YF-122S): 2.3 kHz/4.7 kHz (–66 dB)
                                             CW (con filtro opzionale YF-122C): 500 Hz/2.0 kHz
Potenza d'uscita audio:                   2.5 W (@4Q fattore distorsione 10% o minore)
Impedenza d'uscita audio:              4 ~ 16Q
